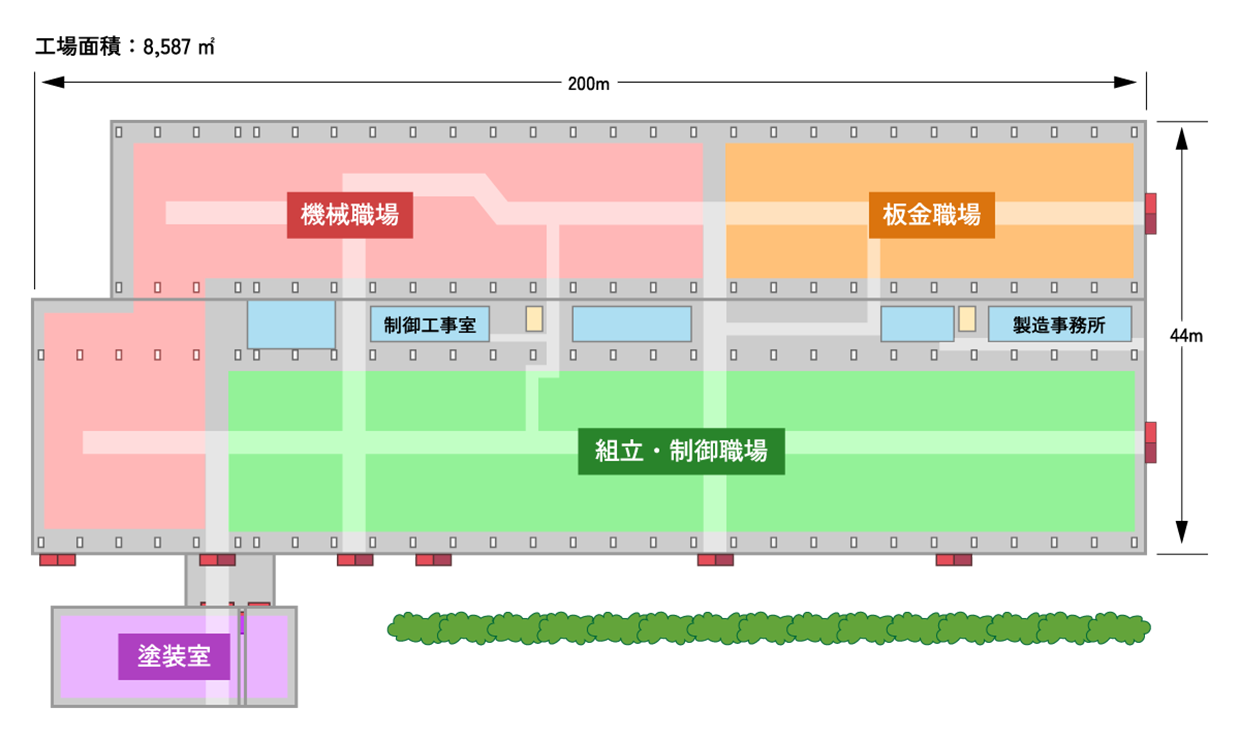

FACTORY LAYOUTS工場レイアウト
当社工場では溶接から機械加工・組立・塗装・試運転検査まで行い、安定した品質の製品を生み出しています。
大型製品であっても組立工場の広い敷地を利用して可能な限り全組立を実施し、実際に稼働させて出荷前の試運転・検査を実施することで社内にて各種設定、事前検査、データ採取、お客様の御立会によるご確認が可能となり、製品の安全性や品質、現地での工期短縮にもつながっています。

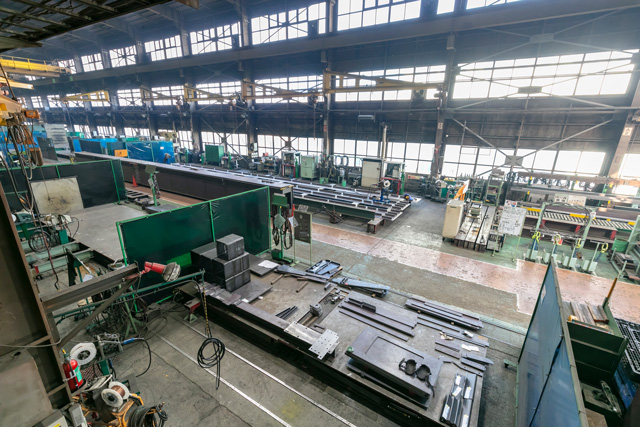

板金職場
溶接構造物の仮組み、溶接を行っています。 |

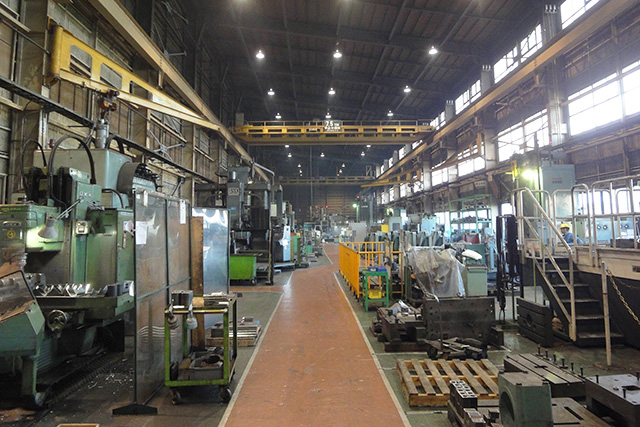

機械職場
各種工具を用いて高精度な加工を行っています。 |

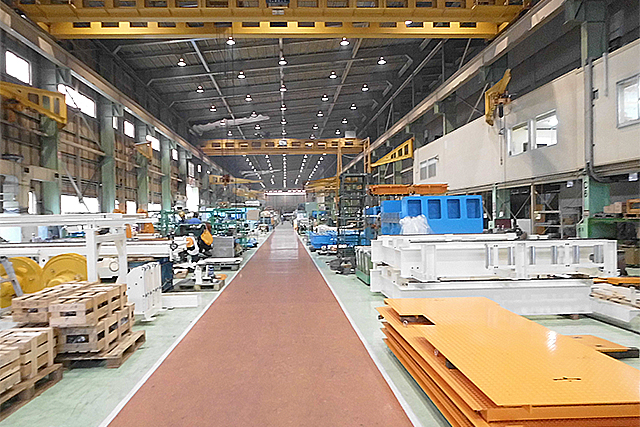

組立・制御職場
製品組立、配管・配線、試運転・検査を行っています。 |

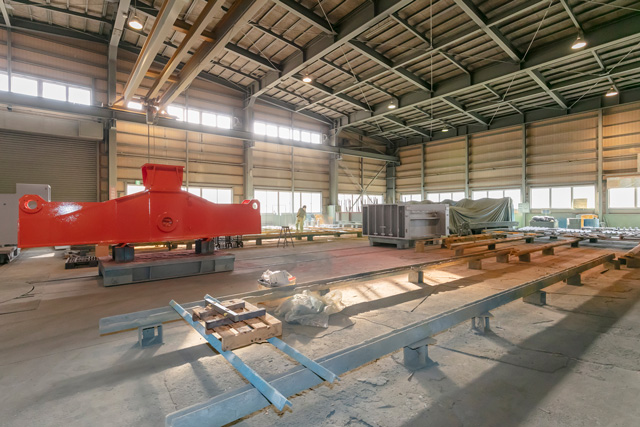

塗装室
専用の塗装室を完備し、管理された環境下で塗装を行っています。 |
FACILITY INTRODUCTION設備紹介
- 天井クレーン8基（自社製）（定格荷重7.5～30t）

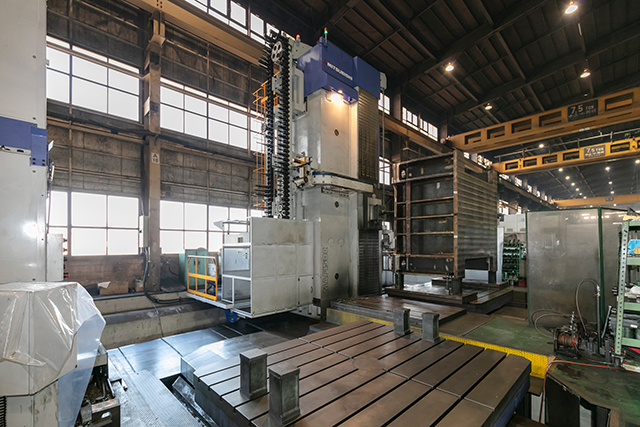

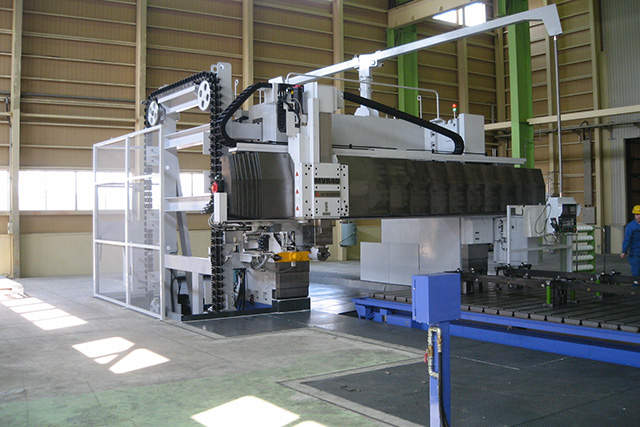

- 各種小型～大型加工機械
| 設備名 | 型式 | メーカー | X軸 St （mm） |
Y軸 St （mm） |
Z軸 St （mm） |
最大回転数 （rpm） |
最大送り速度 （mm/min） |
|---|---|---|---|---|---|---|---|
| NC横中ぐり盤 | MAF-R150B | 三菱重工 | 9,000 | 3,000 | 700 | 800 | 10,000 |
| NC横中ぐり盤 | MAF-150C | 三菱重工 | 11,000 | 4,000 | 2,250 | 2,500 | 10,000 |
| NC横中ぐり盤 | MHS-160K | 三菱重工 | 4,000 | 2,500 | 650 | 2,500 | 4,000 |
| NC横中ぐり盤 | BTD-110HR16 | 東芝機械 | 2,000 | 1,500 | 1,450 | 2,500 | 10,000 |
| 五面加工機 | M-VR33/39D | 三菱重工 | 5,000 | 5,050 | 1,000 | 3,750 | 4,000 |
| 五面加工機 | MVR30 | 三菱重工 | 4,200 | 3,000 | 700 | 6,000 | 10,000 |
| 五面加工機 | MVR40 | 三菱重工 | 7,200 | 4,000 | 700 | 6,000 | 10,000 |
| 門型プレーナー | DP-220H | 丸福機械 | 4,000 | 2,000 | 1,500 | - | - |
| NC旋盤 | NEXU300 | ﾔﾏｻﾞｷﾏｻﾞｯｸ | R=300 | 600 | - | - | - |
| NC旋盤 | SL-5B | 森精機 | R=310 | 1,150 | - | - | - |
| NC旋盤 | SL-7B | 森精機 | R=455 | 1,750 | - | - | - |
| NC旋盤 | SL-45 | 森精機 | R=335 | 1,200 | - | - | - |
| NCフライス盤 | MCV-820 | OKK | R=2,000 | 1,500 | 1,000 | - | - |
| NCフライス盤 | YMV-45NA | 山口 | 1,000 | 850 | 470 | - | - |
| ラジアルボール盤 | YR3-130 | 吉田 | - | - | - | - | - |
| ラジアルボール盤 | TRE-2000P | 富永 | R=2,000 | 850 | 470 | - | - |
 |
 |

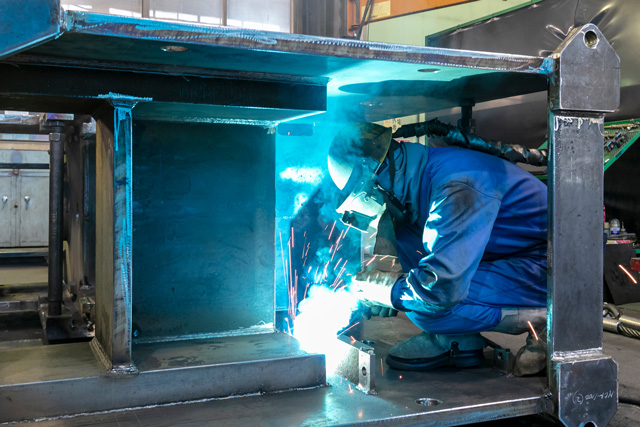

WELDING TECHNOLOGY溶接技術
厚板溶接技術と熟練技能により、大型フレーム部品の高品質・高信頼性を実現しています。
溶接による熱で材料に歪みが生じるため、当社では長年の知識と経験を活かして最適な歪み対策を実施しています。
 |
 |
厚板における溶け込み溶接
当社では、一般的に厚板とされる19mm以上の鋼板に加え、100mmを超える板厚の溶接にも対応可能です。
多層盛り溶接では、層間の融合不良やスラグ巻き込みを防ぐため、溶接面の管理と高度な技能が必要です。

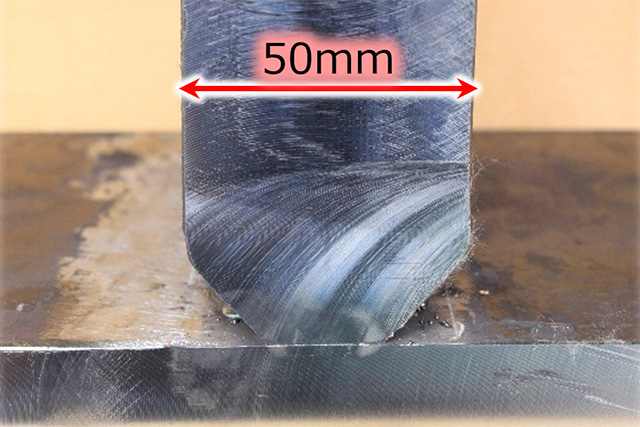

溶接前 |

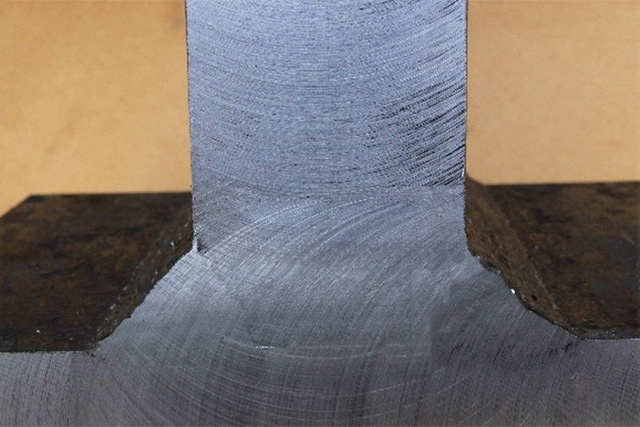

溶接後 |
MACHINING TECHNOLOGY加工技術
|
設備と技術を駆使し、高精度・高品質な製品を加工しています。 製品形状やサイズに応じて機械を使い分け、加工技術の継続的な改善にも取り組んでいます。 |
 |

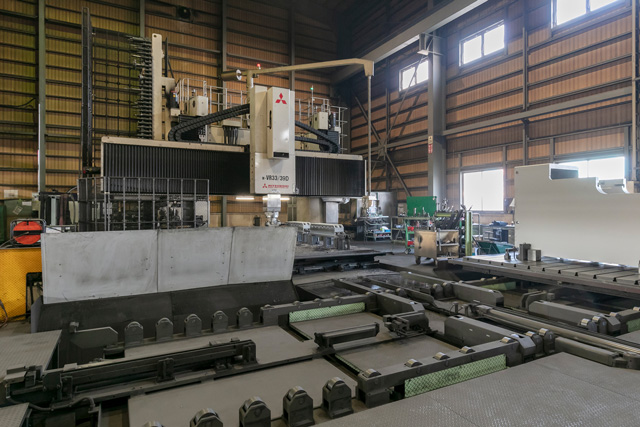

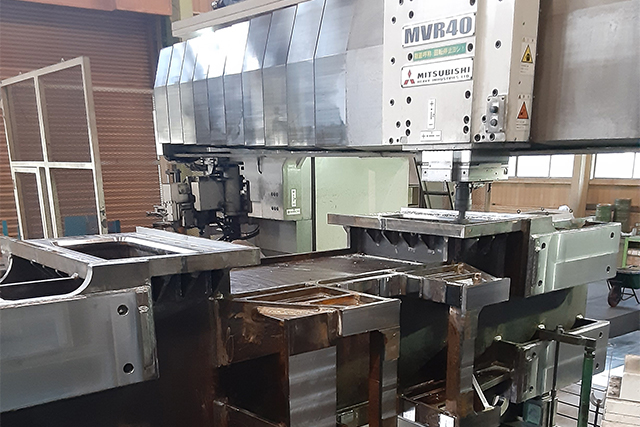

五面加工機について
五面加工機とは、加工機に材料を固定する下面以外の5面を段取り替えせずに加工できる機械です。
平成18年より大型五面加工機を導入。経験を活かした段取りで、高精度・短時間加工を実施しています。
 |

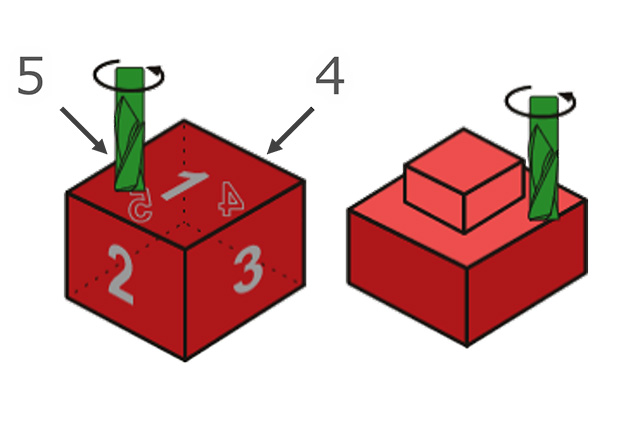

五面加工の例 |
長尺品平面研磨加工について
|
4000mmを超える長尺品の平面研磨を実現します。 （加工スペック：170Wｘ9000L 平面度2μ/m 面粗度Rz0.2以上） |

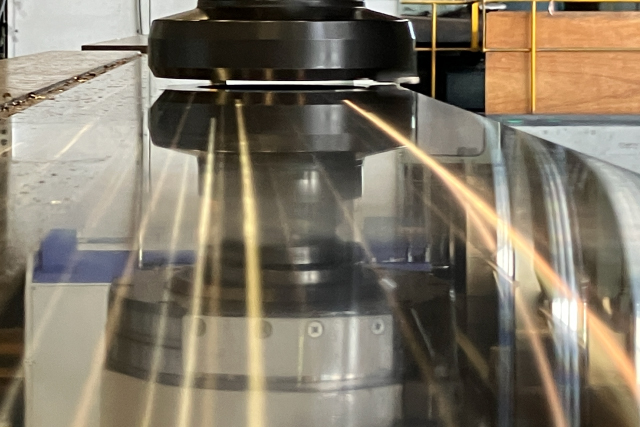

研磨加工 Rz0.2/サンプルSUS304 |
ASSEMBLY TECHNOLOGY組立技術

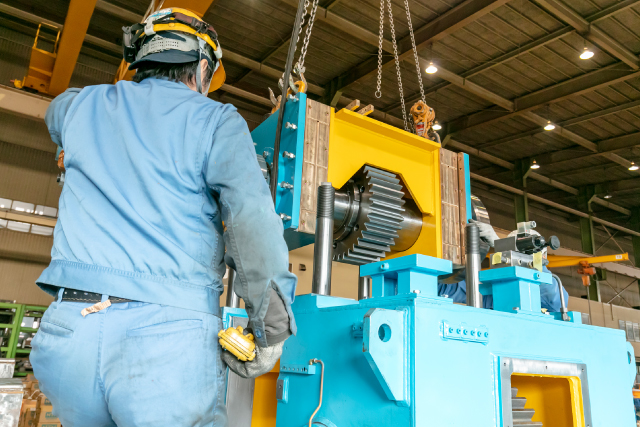

組立職場では、各工程の部品や購入品を正確に組み立て、高精度で高品質な製品を生産しています。
クレーンなどの自社設計品から客先設計品まで幅広く対応しています。
 |
 |

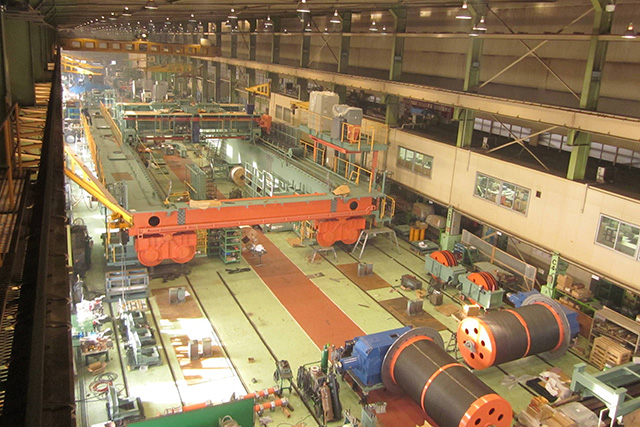

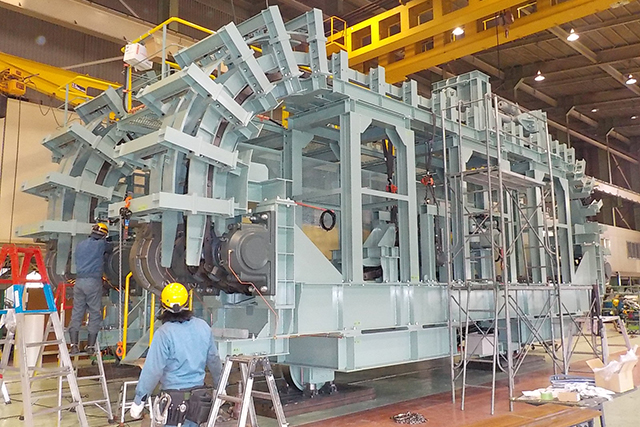

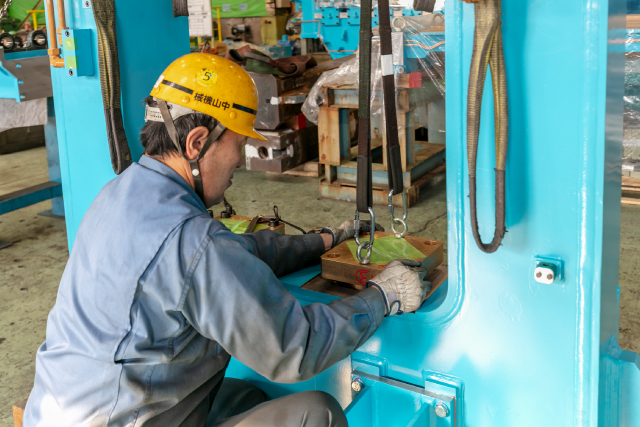

個産大型機械装置（部品）の組立（1/100mm精度）
長年のプレス組立とクレーン製作で培った豊富な経験と知識を活かし、各工程から供給された部品やモータ等の購入品を正確に組み上げています。
大型製品（重厚長大）の組立においても、その技能を活かし高い精度が要求される製品も対応しています。
 |
 |

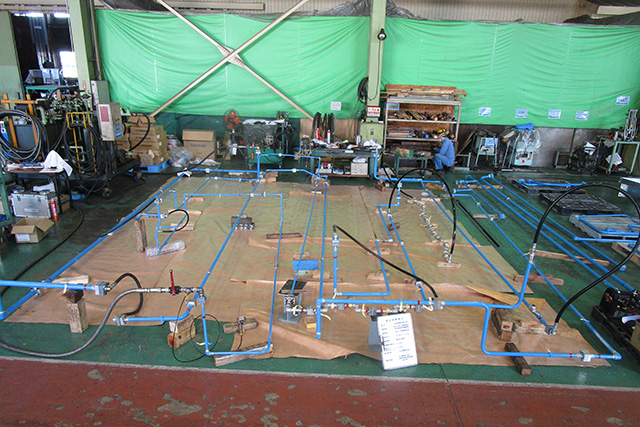

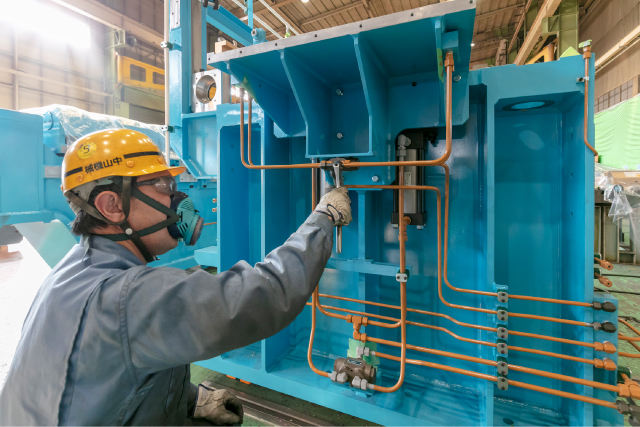

油圧配管、空圧配管、潤滑油配管
油圧・空圧、潤滑配管を正確に施工し、必要に応じて耐圧・漏れ試験により健全性を確認しています。
納入後の保守性を考慮し、整理された美しい配管を心がけています。
 |
 |

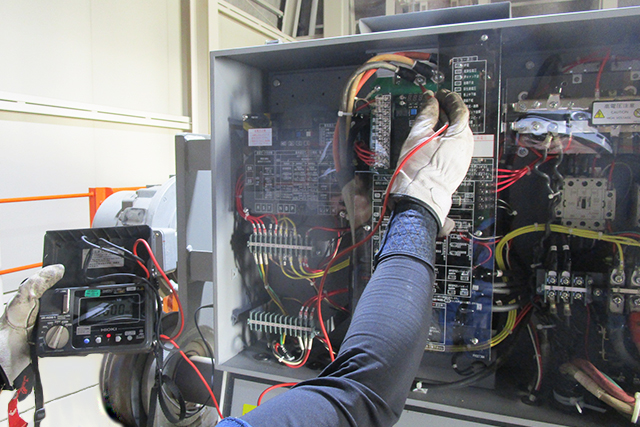

CONTROL WIRING制御技術

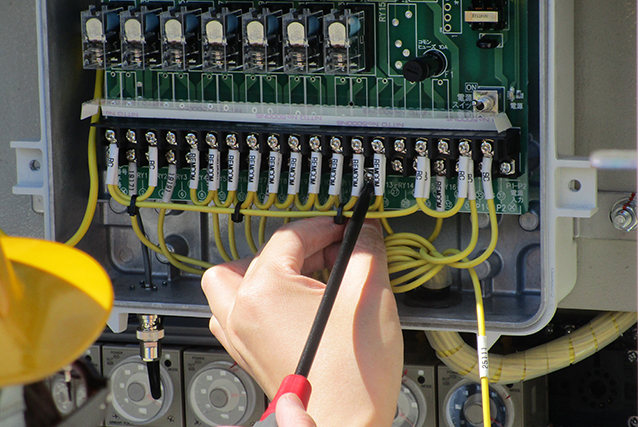

製品機内の電気配線は、保守性を考慮して美しく整理された施工をしています。
配線後は確実な試験で、電気系統の信頼性を確保しています。
 |
 |
