製品一覧/サービス各種耐震装置 > レール トレーサー

特 長

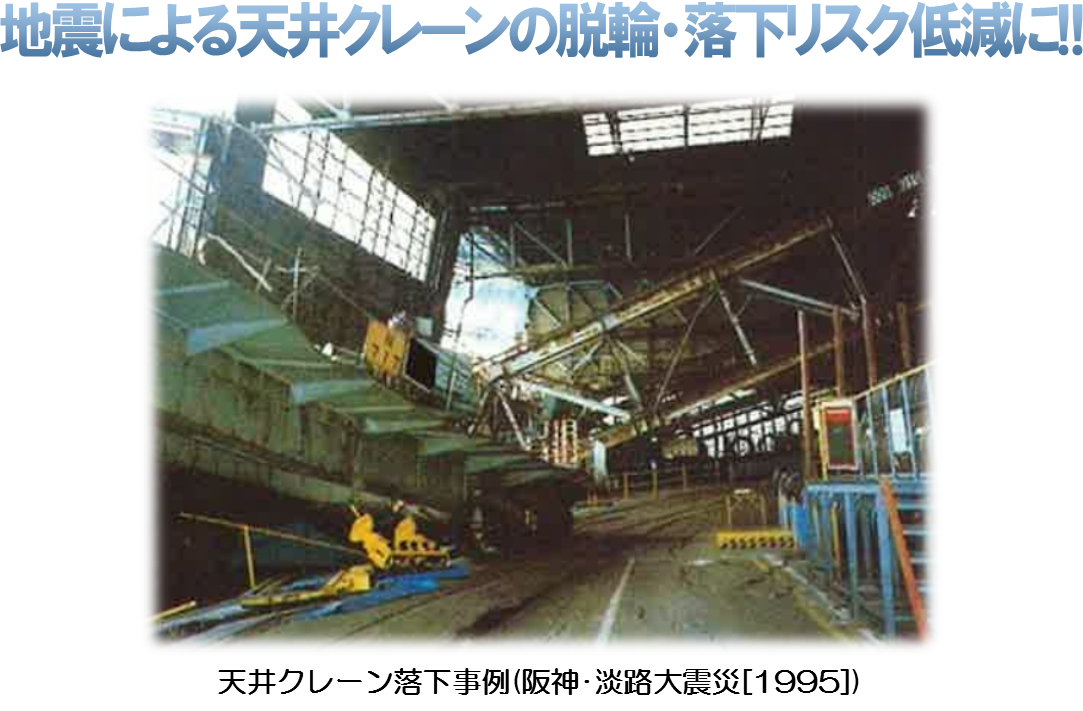

■容易な脱輪を防止することにより、天井クレーンの脱輪・落下を防ぎます。
■脱輪・落下しないため、復旧が容易です。
■レールグリップ式の以下の課題を解決します。
  ・レールに上向きの力が発生しないため、レールとの引きはがし損傷がありません。
  ・レール付属金具(フックボルトやペーシ等)との干渉がないため、既設レールの取付状態に左右されません。
  ・レールの直線度に関わらず取付が必要です。

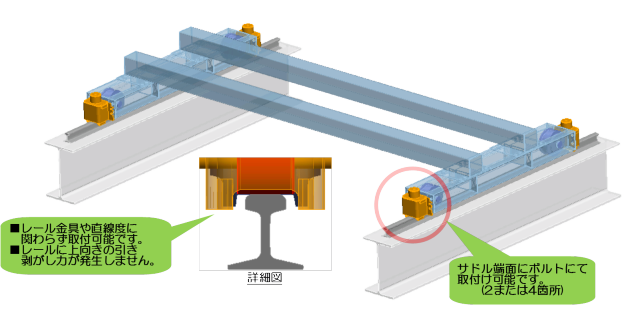

■既設クレーンのサドル端面に、容易に取付が可能です。

適 用

■トップランニング形天井クレーン
■適用レールサイズ:15kg、22kg、30kg、37kgレール
■定格荷重30ton以下(クレーン自重によっては、ラグ形脱輪防止装置のご提案をさせていただきます。)

取 付 性

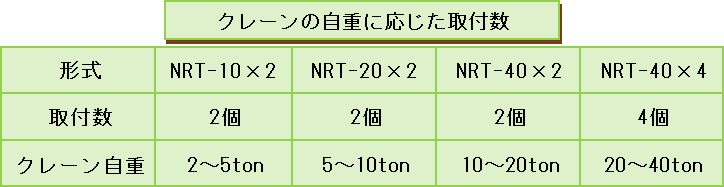

■サドル端面2箇所(クレーン重量によっては4箇所)にボルトで容易に取付できます。
  (ボルト取付面がない場合は別途ご相談承ります。)
■レール直線度の関わらず、取付が可能です。
■レール付属金具(フックボルトやペーシ等)の干渉がありません。
※本装置取付にあたっては、サドル端面形状の調査が必要です。

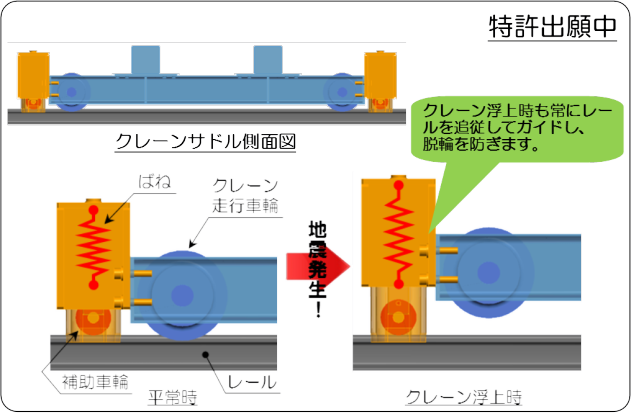

動作概略図

数値解析シミュレーションで検証!


東日本大震災(2011年3月11日)と同程度の揺れを想定したシミュレーション動画です。
